ABB ACS510變頻柜主要用于調節設備的工作頻率，減少能源損耗

，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入(速度控制或 反饋信號用)，PID切換控制(用控制，泵于恒壓)，通信功能。

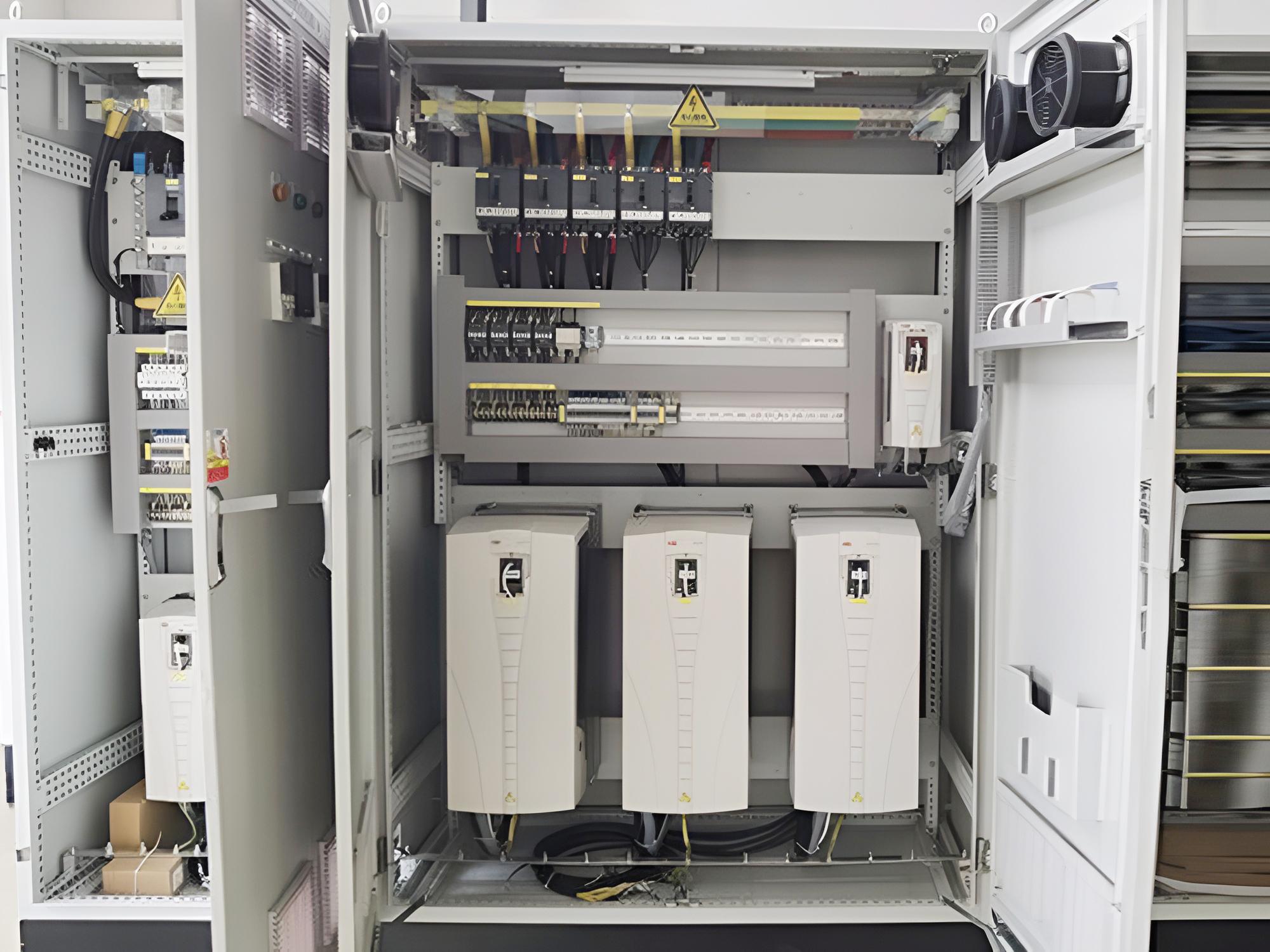

ABB ACS510變頻柜（產品結構）

●整套系統電控柜采用室內仿威圖設計

，防護等級為IP40，一共分為3臺控制柜，1#2#是MCC柜，最后一臺是PLC柜，此設計有效隔離了動力線與信號線之間的干擾

●電控柜總電源進線為三相五線，額定電壓AC380V

，額定頻率50HZ，最大負載電流為600A

●柜內黑色線是AC380V動力線，黃色線是AC220V控制線

，藍色線是DC24V控制線，黃綠相接是接地線

●柜內主要元器件由塑殼斷路器、小型斷路器

、中間繼電器、交流接觸器、變頻器、PLC等組成

ABB ACS510系列變頻柜具有以下3個優點：

●柜內變頻器選用ABB ACS510系列

，此系列針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。

●柜體上有高級操作面板

，它與內部變頻器相連接，可操作變頻設備啟停和顯示設備的運行狀態信息。

●柜體上設有多功能電表

，可實時查看三相電壓、電流等其他參數信息。
